PUMG650系列低压电动机保护控制器适用于额定电压380V至660V、额定电流至400A的控制保护回路，提供了完善的保护控制措施，基于多种总线的通讯方式可以实现电机的网络化管理，控制器的应用提高了设计和生产效率，减少了现场调试和维护的工作量。

PUMG650低压电动机保护控制器功能特点：

PUMG650-全面的电机保护功能

□ 过载保护

□ 堵转保护

□ 过热保护

□ 短路保护

□ 电流不平衡保护

□ 启动超时保护

□ 接地保护

□ 断相保护

□ 接触器分段电流保护

□ 漏电保护

□ TE 时间保护

□ 过压保护

□ 欠压保护

□ 欠功率保护

□ 欠压重启动

PUMG650-灵活的启动功能

□ 保护模式

□ 直接启动模式

□ 双向可逆启动

□ 星/三角启动

PUMG650-通讯功能

□ Modbus-RTU

□ Profibus- DP

□ 双Modbus-RTU

PUMG650-控制方式

□ 监控中心远程控制

□ 操作面板控制

□ 外部输入控制（如：按钮）

PUMG650-完善的管理功能

运用不同的运行、维护和诊断数据，帮助用户及时了解可能存在的故障，并通过预防性措施预防故障的发生。在故障情况下，可快速诊断、定位和纠正故障。

PUMG650-监测数据

□ 电动机状态

□ 三相电流

□ 最大起动电流

□ 起动时间

□ 热容值

□ 接地电流

□ 漏电电流（需要增选漏电功能）

□ 三相电压 （需要增选电压功能）

□ 有功/无功功率 （需要增选电压功能）

□ 功率因数 （需要增选电压功能）

□ 有功/无功电度 （需要增选电压功能）

PUMG650-维护数据

□ 电动机运行时间

□ 电动机起动次数

□ 电动机脱扣次数

PUMG650-诊断数据

□ 自检信息

□ 电流/辅助触点反馈错误

□ 电动机故障报警信息

□ 电动机故障脱扣信息

□ 运行冷却时间

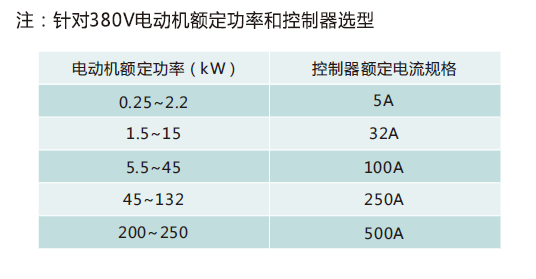

PUMG650低压电动机保护控制器功能选型：

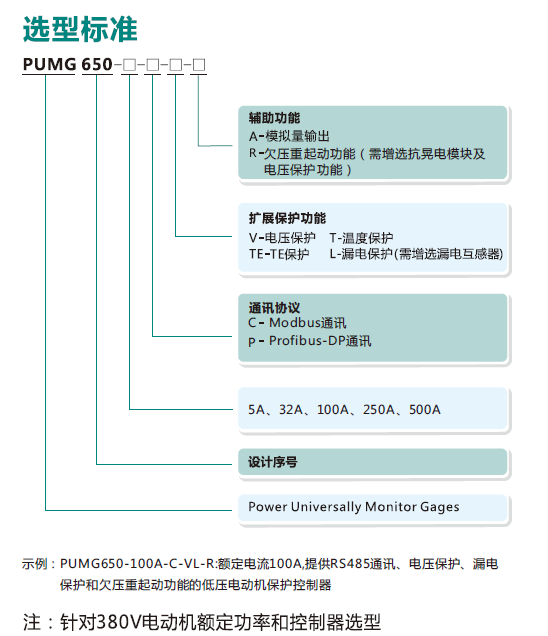

PUMG650低压电动机保护控制器选型标准

特别说明：设计使用年限：10年。（在正常工作环境下）

PUMG650低压电动机保护控制器外形尺寸：

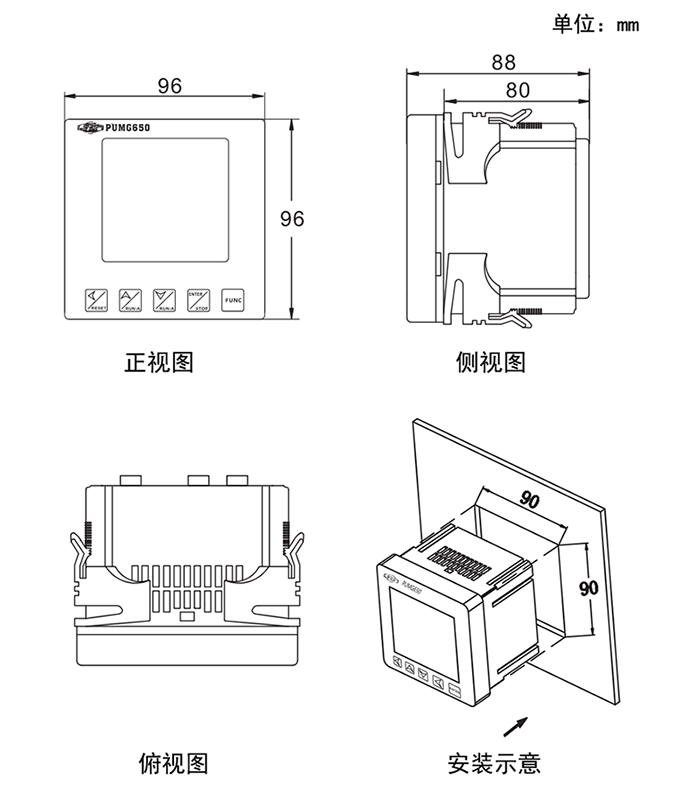

PUMG650低压电动机保护控制器外形尺寸

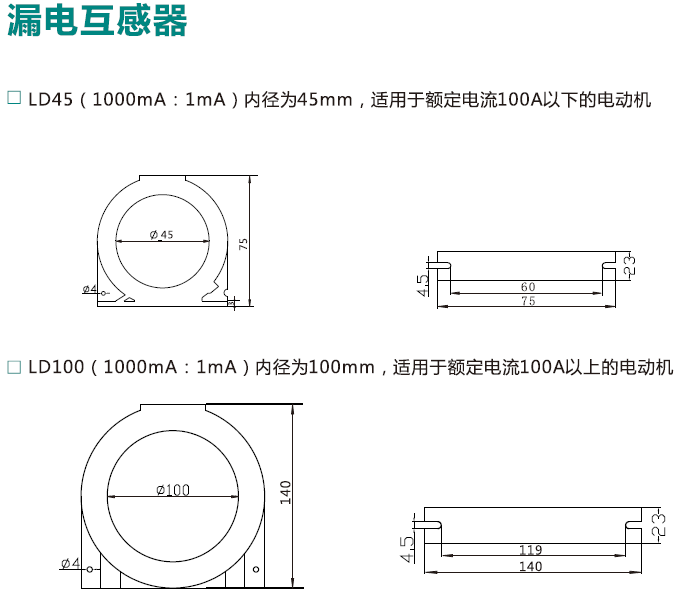

PUMG650低压电动机保护控制器漏电互感器外形尺寸

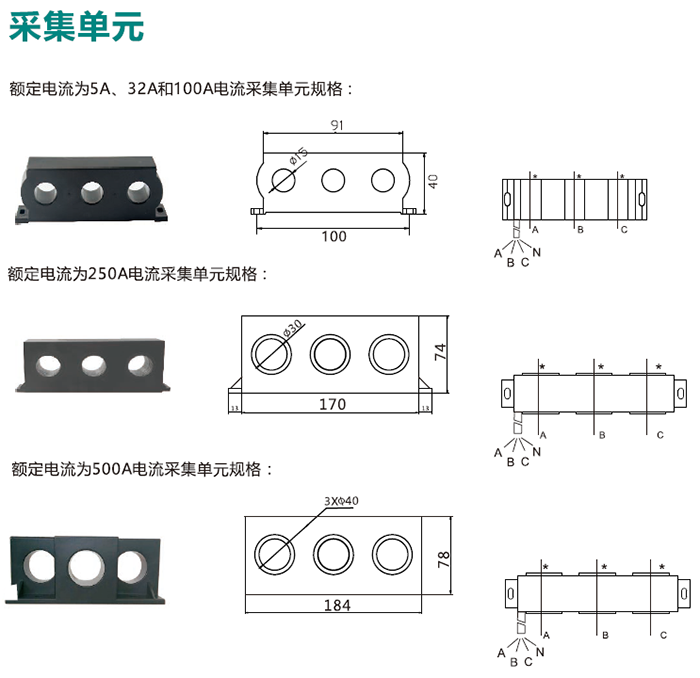

PUMG650低压电动机保护控制器采集模块外形尺寸

PUMG650低压电动机保护控制器接线图：

下图为PUMG650低压电动机保护控制器的参考接线图，PUMG650的具体型号的接线方式请参考说明书。

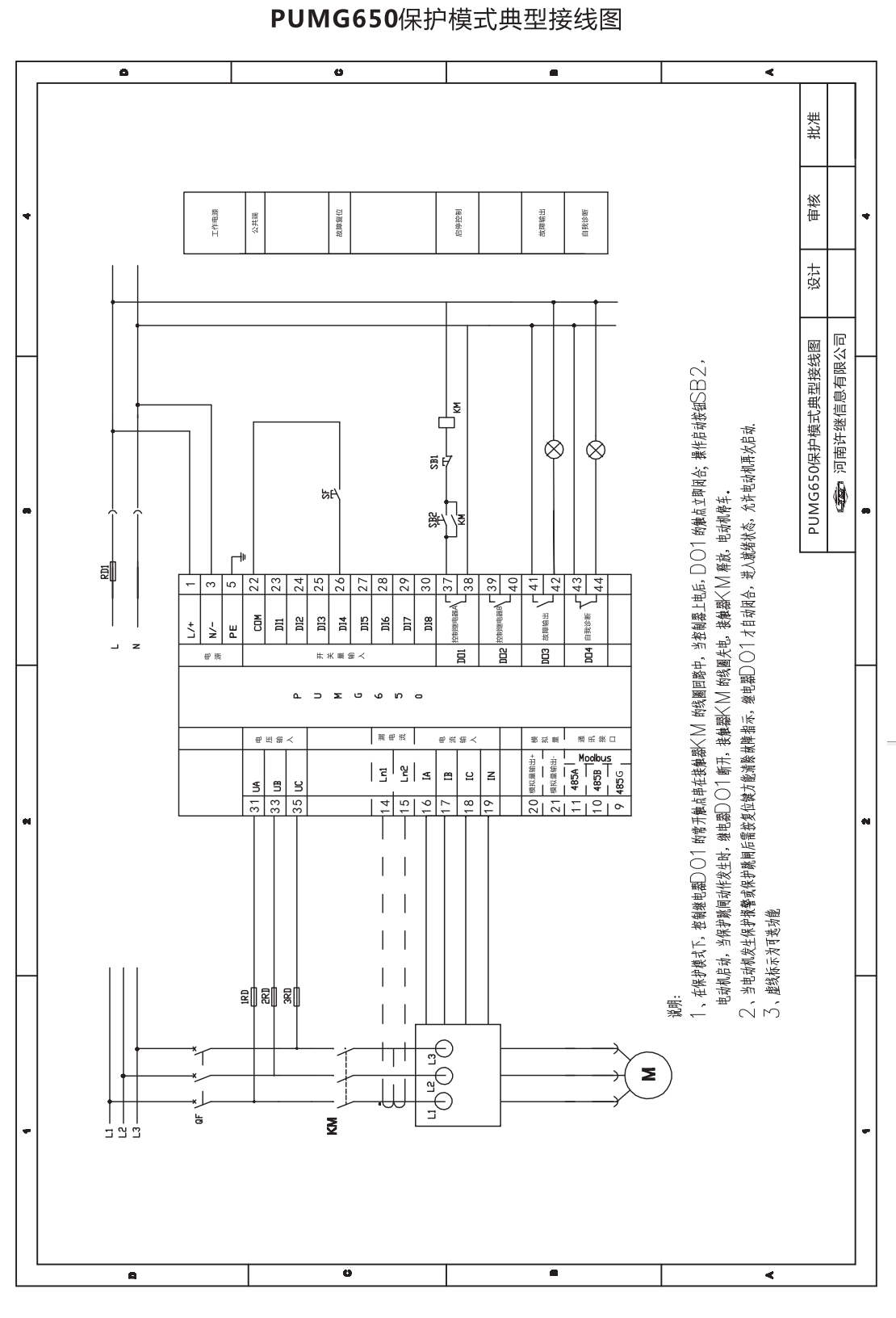

PUMG650保护模式典型接线图

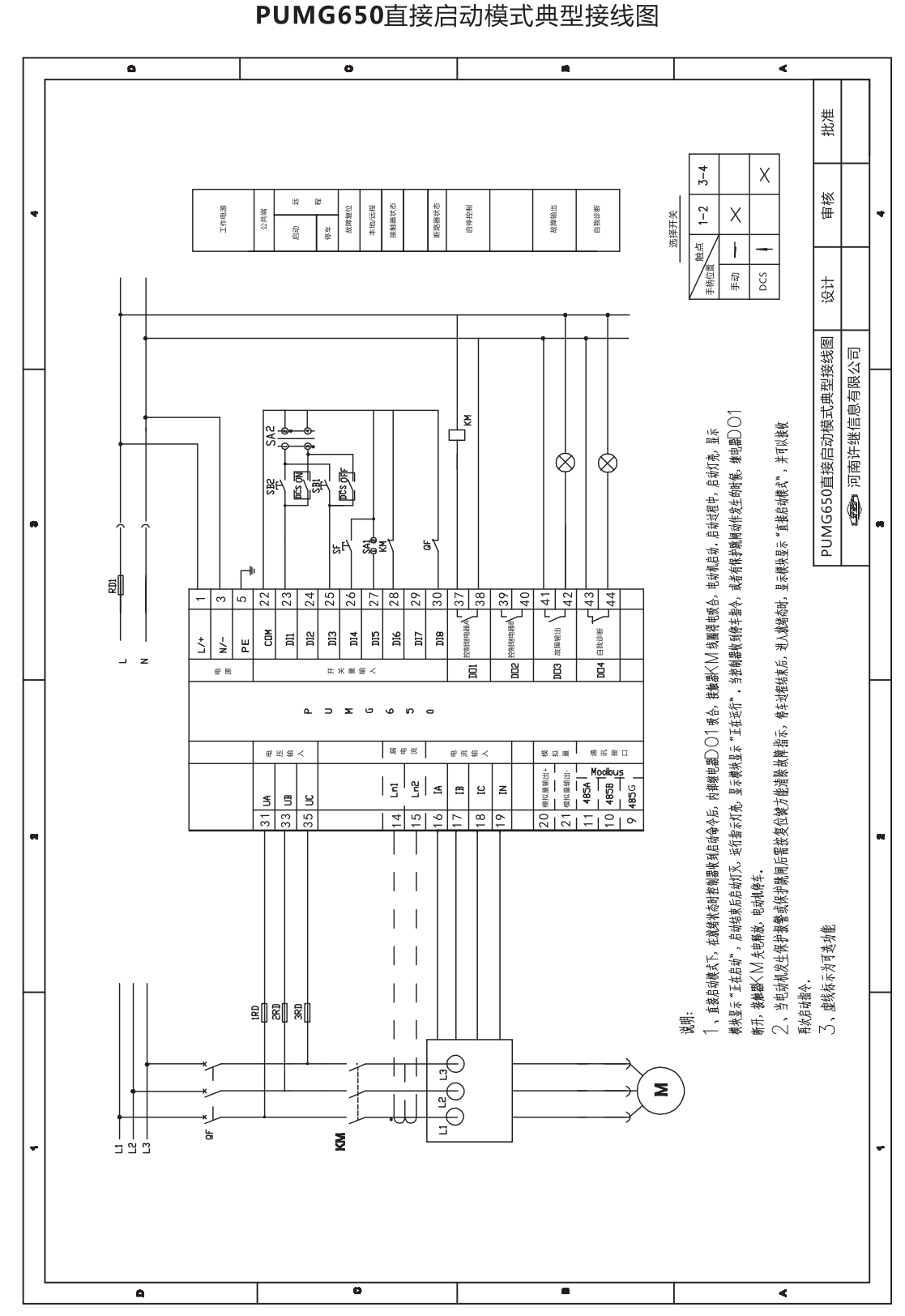

PUMG650直接那个模式典型接线图
