PUMG830系列微机保护测控装置，是基于高性能DSP处理器和嵌入式实时操作系统的集保护、测控、通讯于

一体的综合保护测控装置。PUMG830系列微机保护测控装置适用于35KV及以下电压等级变电站、电厂、工矿企业、建筑等，具有保护、遥测、遥信、遥脉、遥调、遥控功能，可实现对其全方位的控制和管理。

PUMG830系列微机保护测控装置还可提供线路保护测控、变压器保护测控、电动机保护测控、PT保护测控、电容器保护测控、母联备自投保护等产品类型。

PUMG830微机综合保护测控装置功能特点：

PUMG830系列微机保护测控装置功能特点：

□ 全封闭结构，具有良好的抗震防尘性能

□ 提供完善的线路、变压器、电动机、电容器、PT切换、母联备自投等保护功能

□ 采用192*64点阵蓝膜负显液晶显示器，全中文汉化，显示内容丰富明了，操作方便、外形美观

□ RS485通讯接口，集成标准Modbus-RTU通讯协议

□ 以太网通讯接口，支持IEC61850通讯协议

□ 完善的自检功能， 完整的异常记录， 时间记录， 操作记录， 所有信息掉电保持

□ 嵌入式实时操作系统平台，软件硬件均采用组件化的结构设计，便于升级和扩展功能

□ 重量轻且结构合理，采用高品质高等级的元器件和SMT生产工艺，使产品具有很高的电气性能

PUMG830微机综合保护测控装置功能选型：

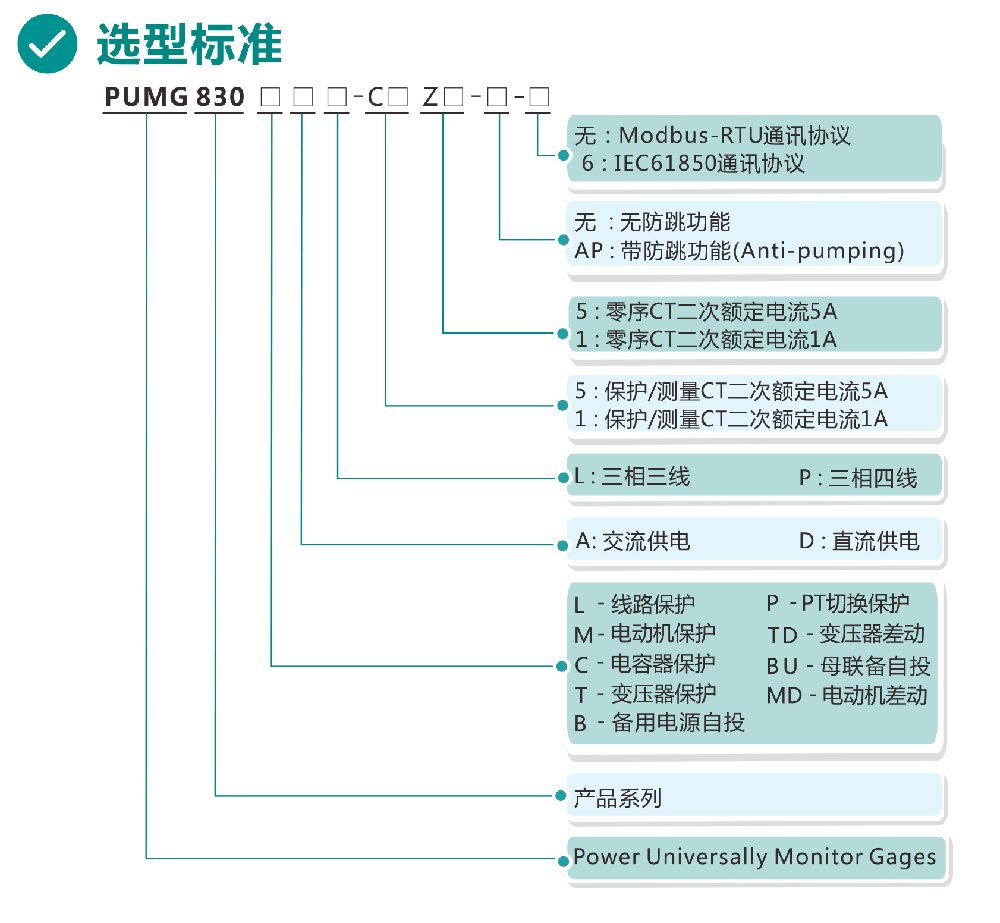

PUMG830系列微机保护测控装置选型标准

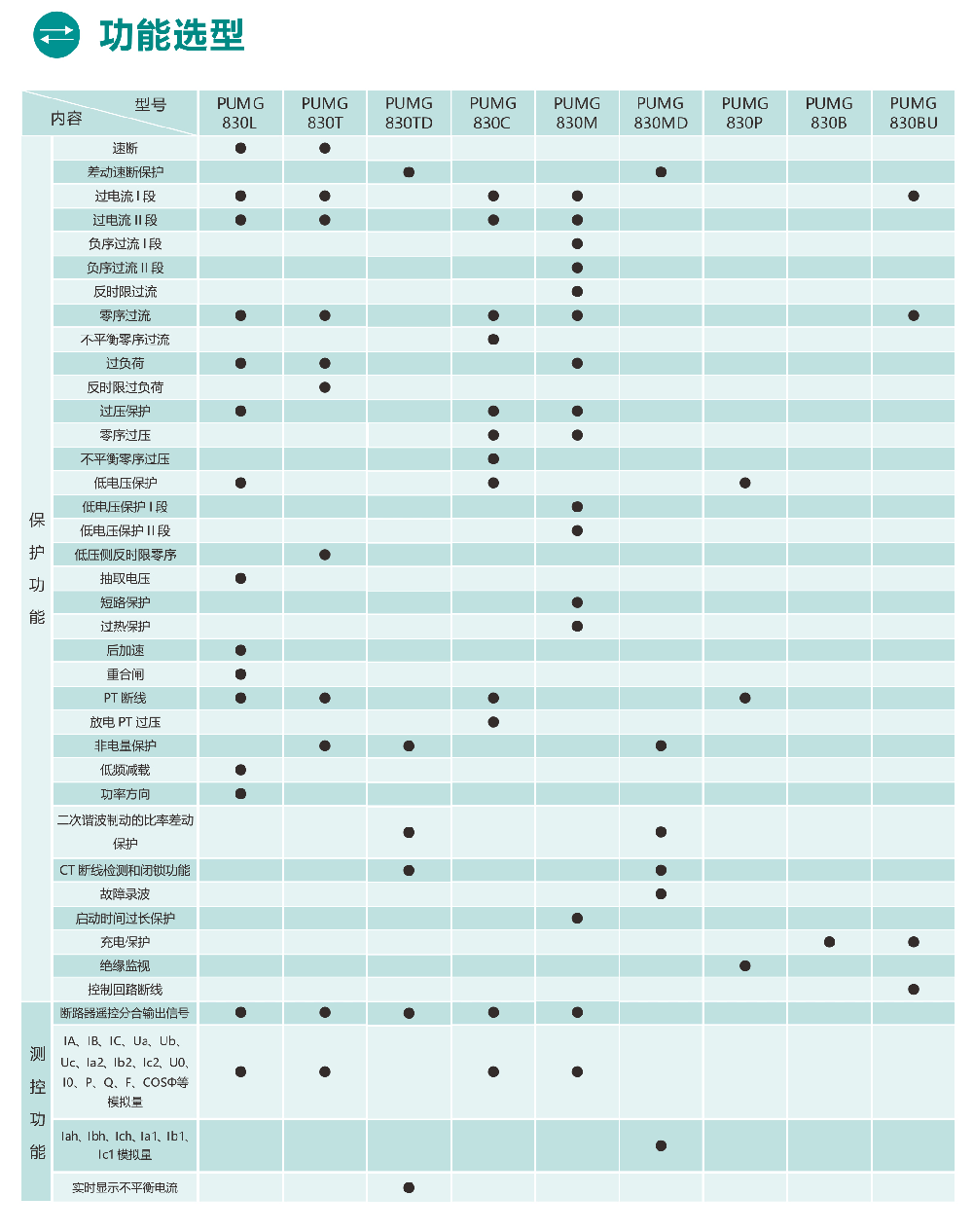

PUMG830系列微机保护测控装置功能选型

PUMG830微机综合保护测控装置外形尺寸：

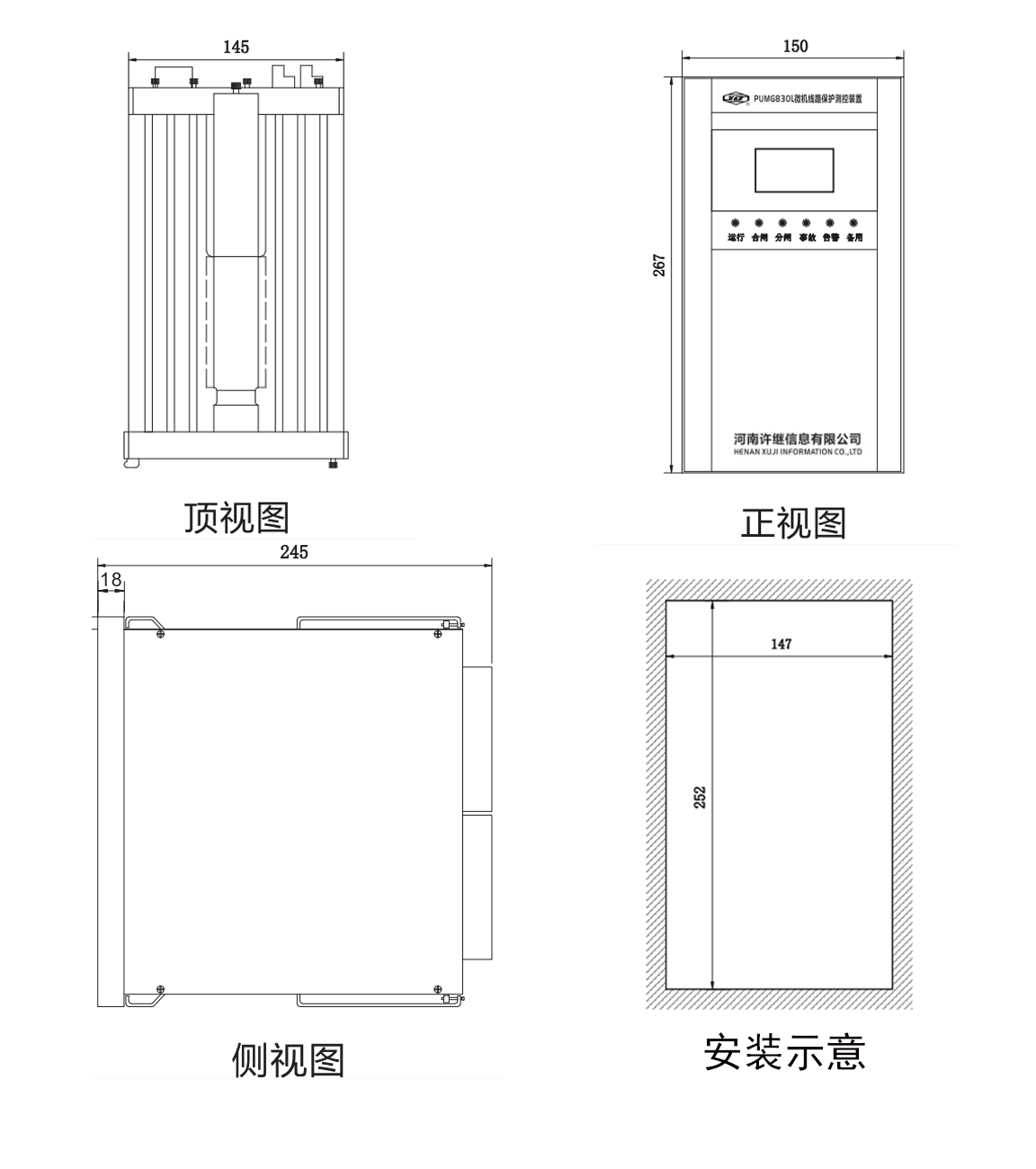

PUMG830系列微机保护测控装置外形尺寸

PUMG830系列微机保护测控装置接线图：

下图为PUMG830微机测控装置典型接线图示意图，各型号具体接线方式以说明书或样本为准。

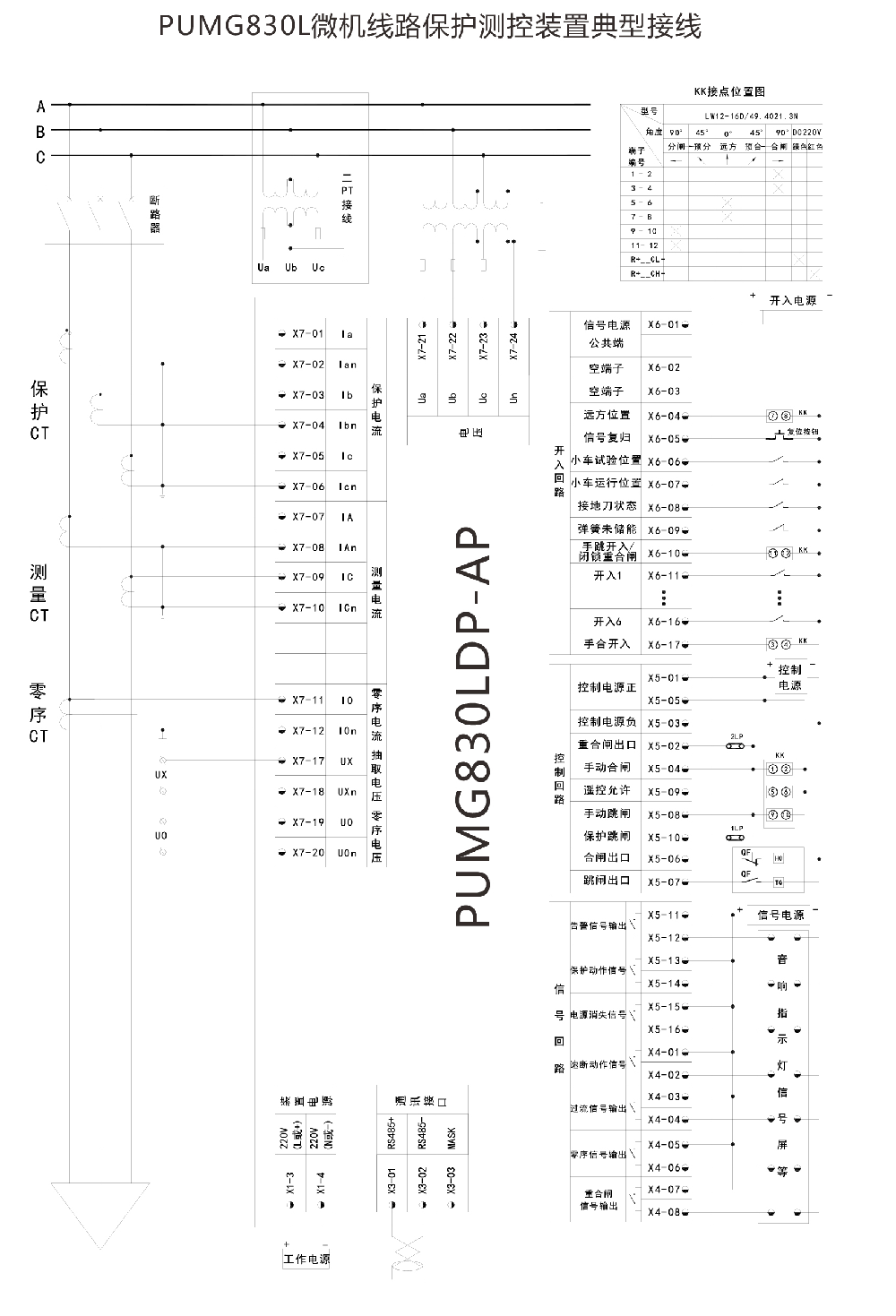

PUMG830L微机保护测控装置接线图示例

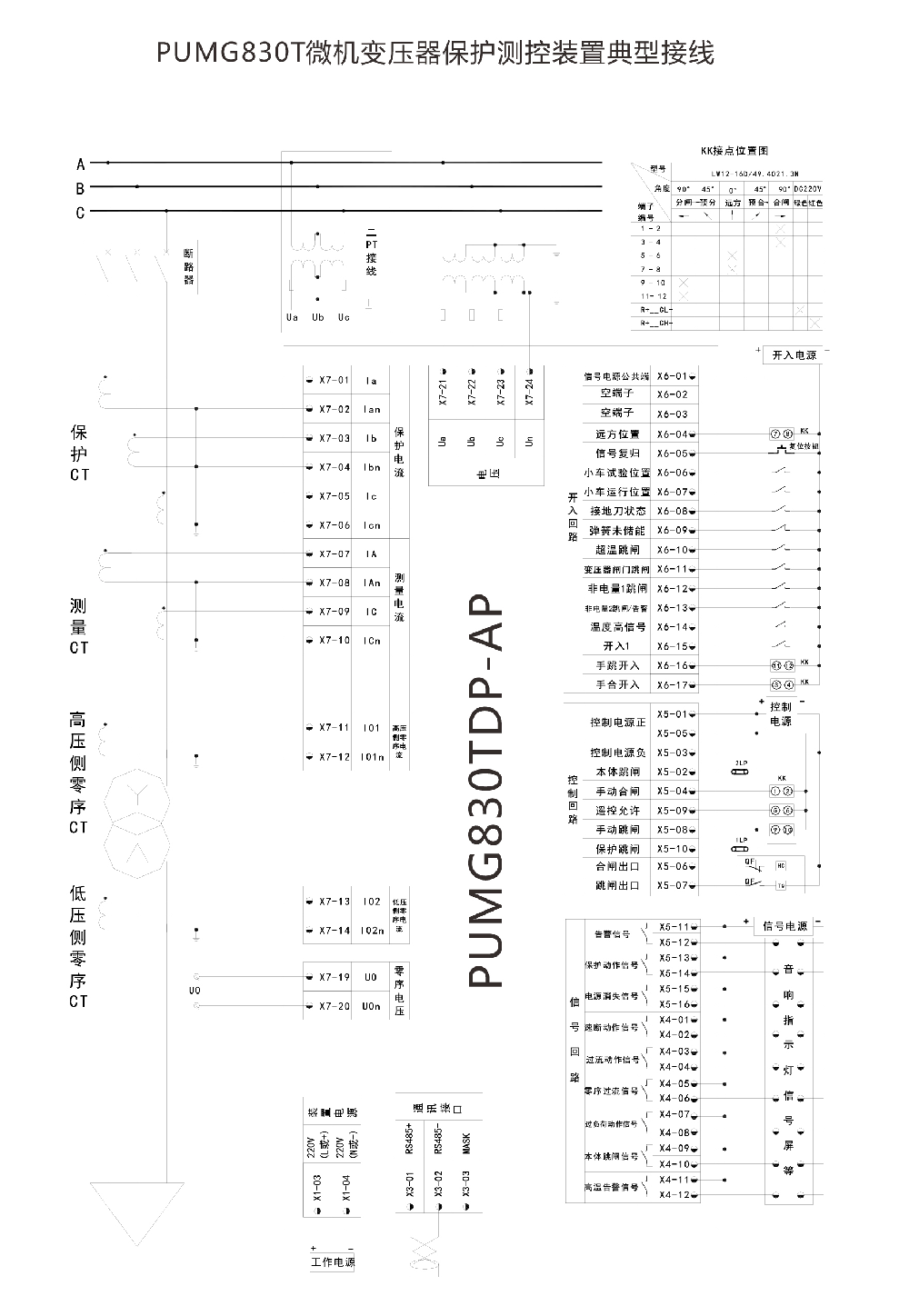

PUMG830T微机保护测控装置接线图示例
