PUMG305三相多功能智能电能表适用于多种电压等级的电力系统，具有有功电度计量可达0.5S，标配1路可编程光电脉冲输出，支持1路RS485通讯，有四象限双向复费率电度计量功能、历史电度统计等功能，PUMG305三相多功能智能电能表同时具有可靠性好、重量轻、外观美观等特点，并具有良好的抗电磁干扰、低自耗节电、高精度、高过载、高稳定性、防窃电、寿命长等优点。

PUMG305三相多功能智能电能表应用场合

□ 测量、监控配电系统中的电能参数

□ 能源和能效管理系统

□ 内部电能消耗统计分析及收费统计依据

□ 电能计量、自动抄表系统

□ 智能配电管理系统

PUMG305三相多功能智能电能表功能特点：

PUMG305三相多功能智能电能表功能特点：

□ 可测量三相相/线电压、三相电流、总/相有功功率、总/相无功功率、总/相视在功率、总/相功率

  因数、频率等

□ PUMG305提供双向四象限有功/无功电度统计

□ 复费率电度计量，一天可设定8时段，4费率可选择

□ 历史电度统计功能

□ 工作时间、负载时间统计功能

□ 1路可编程光电脉冲输出

□ 有功电度0.5S级

□ PUMG305扩展1路RS485通讯接口，Modbus通讯

□ PUMG305三相多功能智能电能表采用大屏幕液晶，提供友好的人机界面，支持现场编程

PUMG305三相多功能智能电能表功能选型：

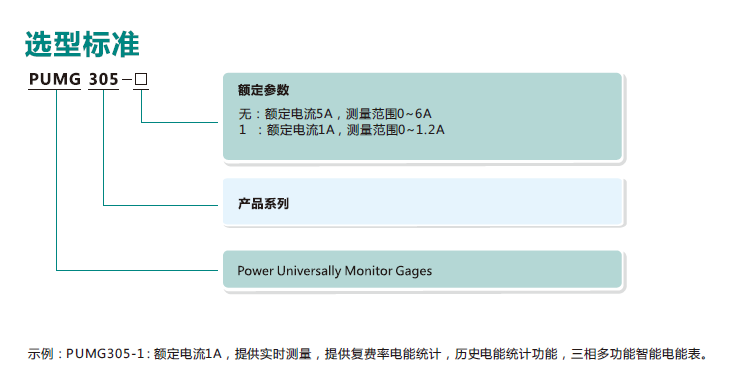

PUMG305三相多功能智能电能表选型标准

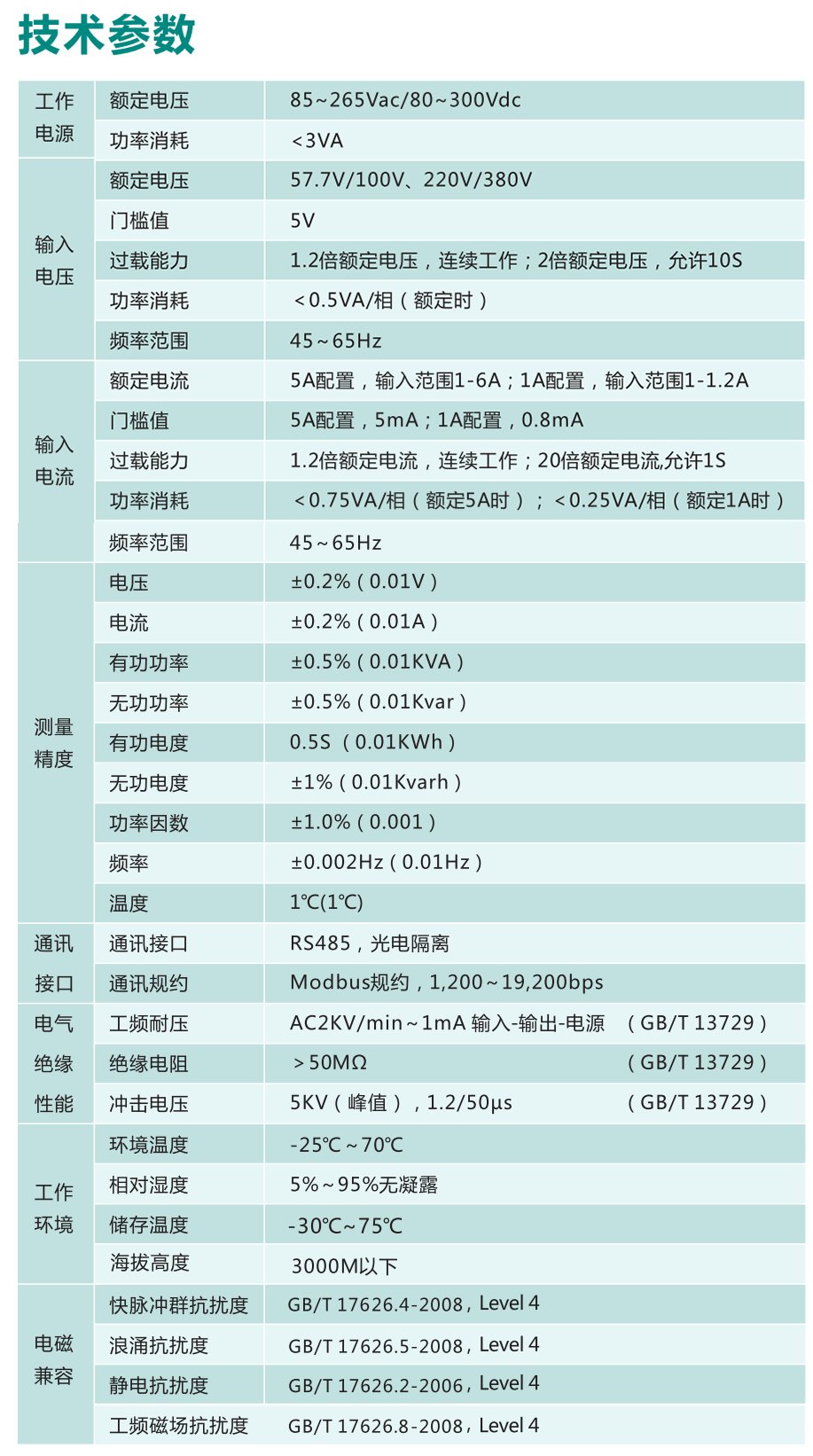

PUMG305三相多功能智能电能表技术参数

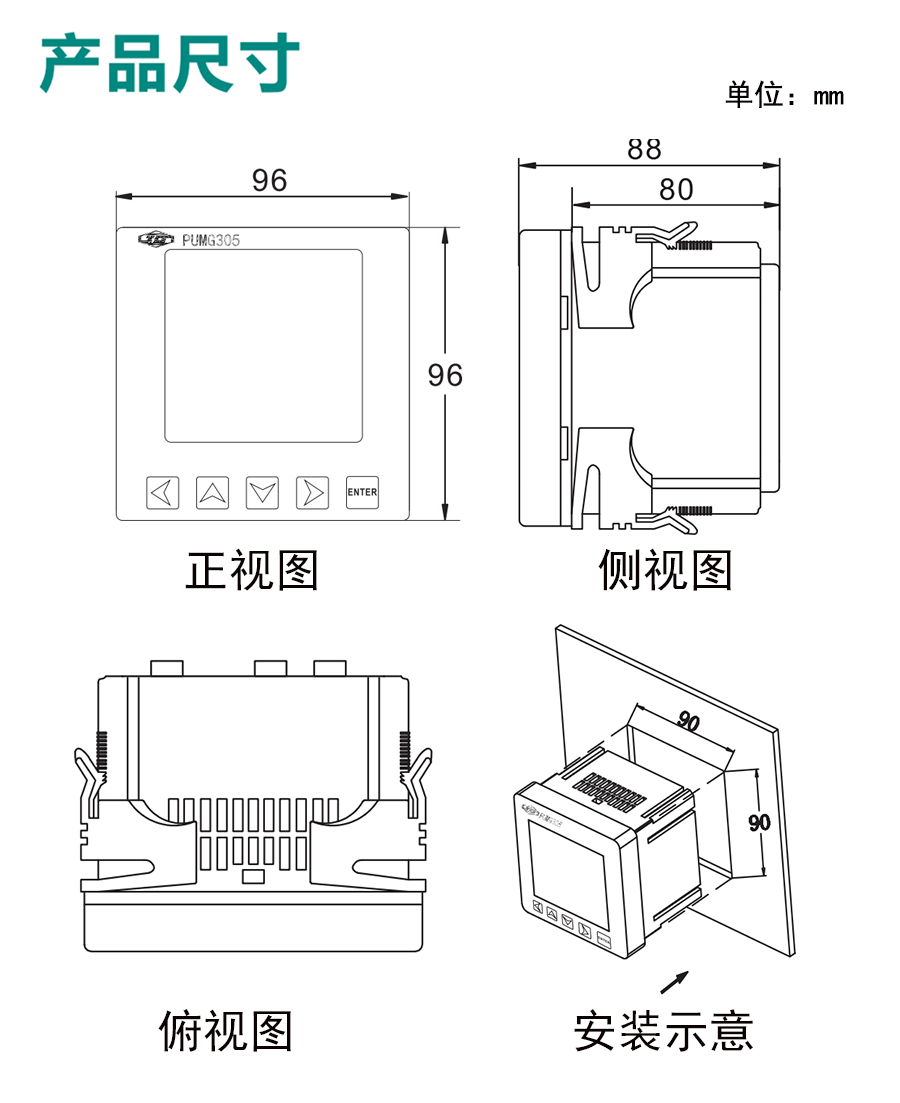

PUMG305三相多功能智能电能表外形尺寸：

PUMG305三相多功能智能电能表外形尺寸

PUMG305三相多功能智能电能表接线图：

下图为PUMG305三相多功能智能电能表参考接线图，PUMG305具体型号的接线图请参考说明书。

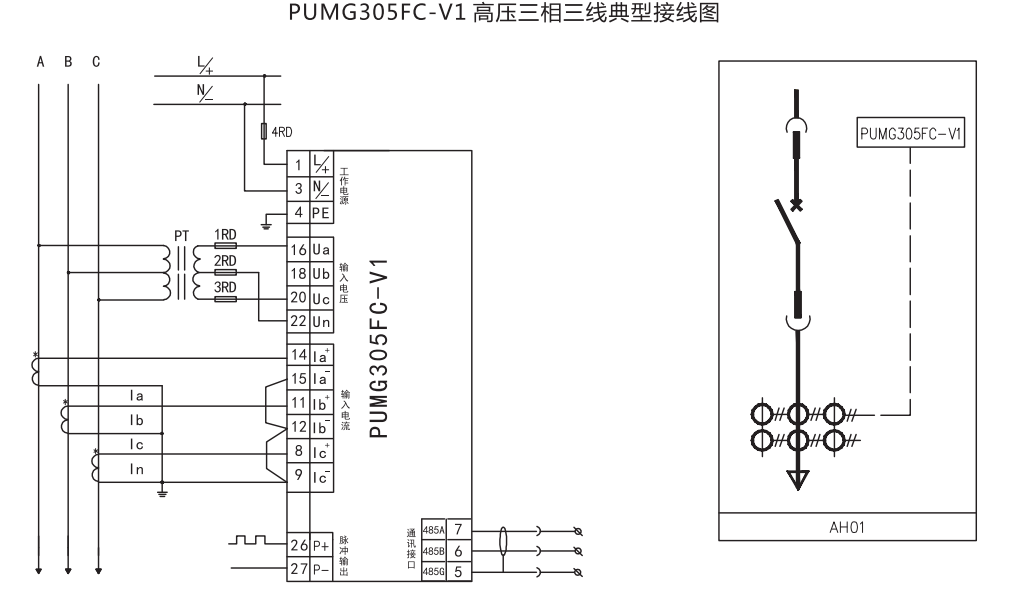

PUMG305FC-V1三相多功能智能电能表接线图

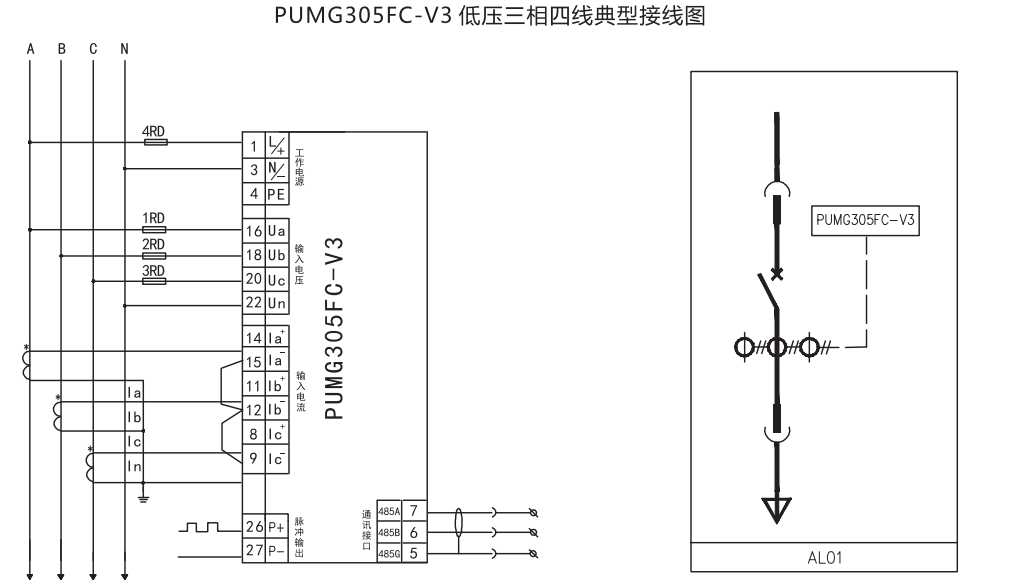

PUMG305FC-V3三相多功能智能电能表接线图

特别说明：本图只适用于高压三相三线制，低压三相四线制，其他接线方式请参考PUMG305使用说明书。
