CPH系列智能型谐波抑制补偿模块

CPH系列智能型谐波抑制补偿模块以低压纯干式电容器为主体，采用微控制器技术、微型传感器、微型网络技术和电器制造技术等研究成果，集零投切、保护、测量、联机等功能于一体，主要应用于谐波十分严重场合的无功补偿，确保可靠运行。

控制原理

CPH系列产品以32位数字信号处理器（MCU）为核心，通过采集配电网的电压、电流信号，实时监控系统无功变化情况，结合电容器的当前状态，将其作为补偿模块投切动作的判断依据。补偿模块之间通过RS485通信接口实现信息的传递，以便完成协同工作。

CPH系列智能型谐波抑制补偿模块功能特点：

□ 同步开关

工作过程中无谐波产生，其零点投切消除投切瞬间产生的涌流及过电压。100万次以上无故障投切，耐电压、电流冲击能力及抗谐波能力强

□ 实时灵活监控

标配RS485通信接口，用于设备间以及设备与监控系统之间的信息交换 ，实现配电综合管理

□ 完善的保护功能

具有电流速断、过载、缺相、三相不平衡保护，以及过压、欠压、失压、超温、谐波越限等保护类型

□ 联机功能

联机数量高达32台，基本覆盖全部低压变压器的补偿容量

□ 补偿方式灵活

集中控制与分散控制可选择；循环投切与适补原则相结合，优化工作方式，延长电容器使用寿命

□ 故障自诊断

故障自诊断，代码液晶显示，便于现场运行状态、事故原因调查分析一旦从机自诊断故障，立刻自动退出，不影响系统正常工作；若主机发生故障退出，则从机重新构建联机网络

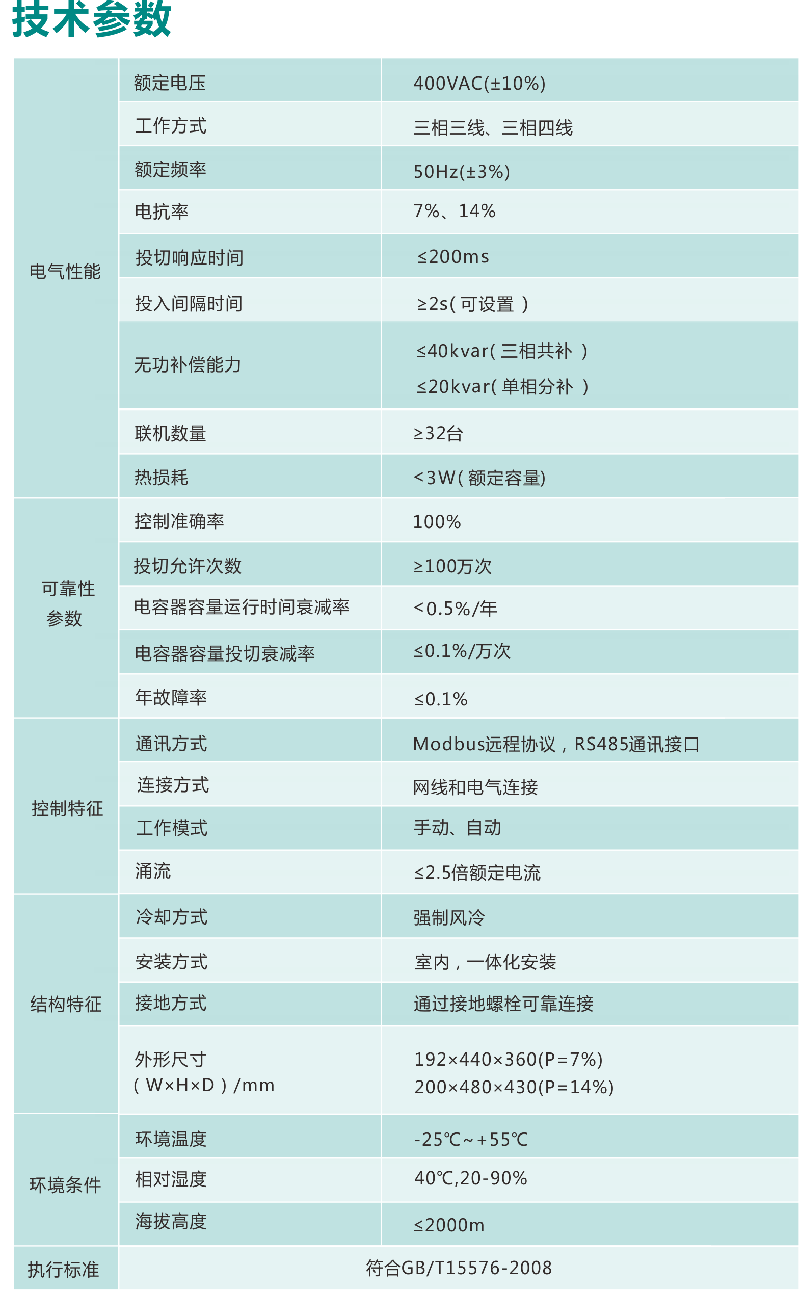

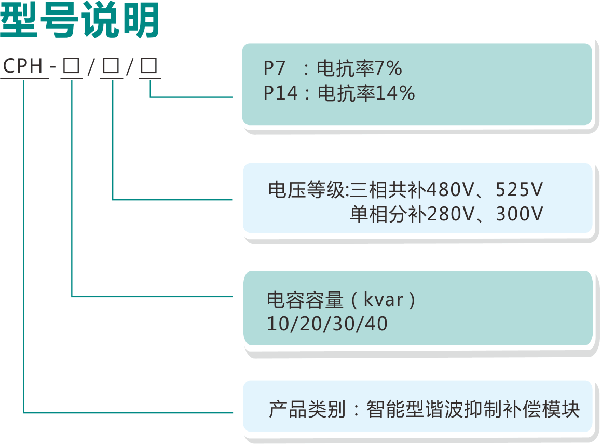

CPH系列智能型谐波抑制补偿模块功能选型：

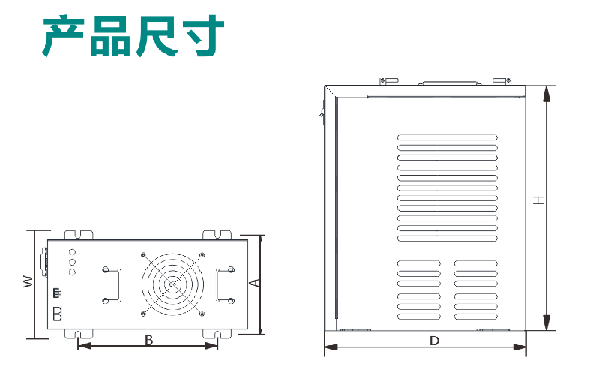

CPH系列智能型谐波抑制补偿模块尺寸说明：

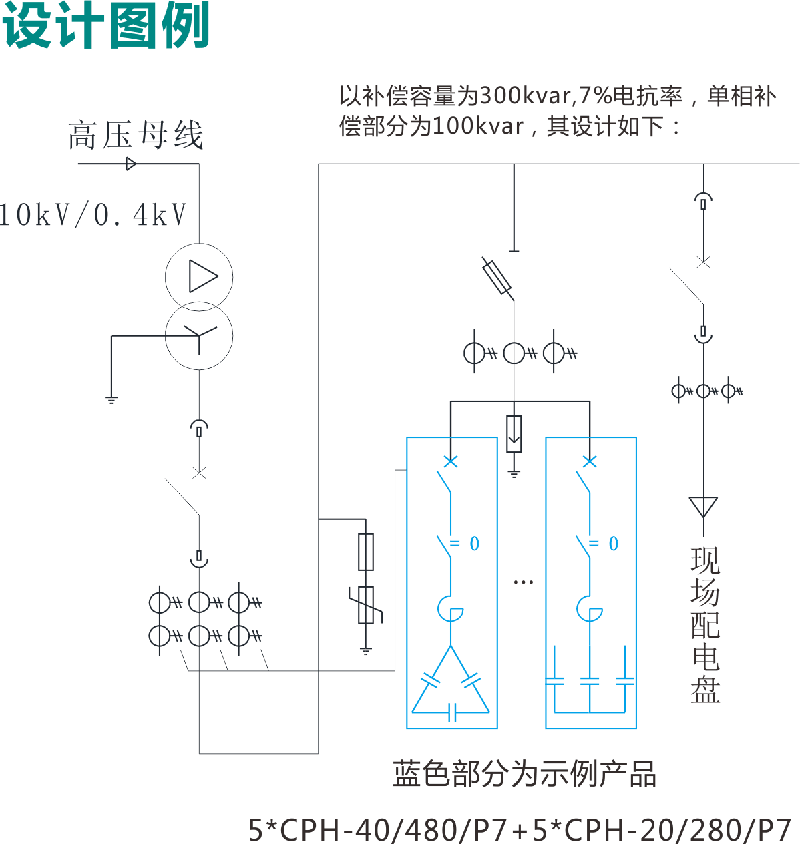

CPH系列智能型谐波抑制补偿模块接线图：
