TDM系列晶闸管投切模块是一种能够对低压电容器组进行快速投切的电力电子功率器件。TDM系列晶闸管投切模块具有安装、接线、维护简单方便；投切电容器组时无涌流、无过压；运行时无噪音；允许频繁动作等特点。

TDM晶闸管投切模块应用场合

□ 无功快速、频繁变化

□ 限制涌流、电压波动

TDM晶闸管投切模块功能特点：

TDM系列晶闸管投切模块功能特点

□ 电压过零时刻投入、电流过零时刻切除，无涌流

□ 响应速度快

□ 重复频繁投切

□ 过温保护功能、自动冷却

TDM系列晶闸管投切模块环境条件

□ 环境温度：-5°C~ + 55°C

□ 相对湿度：最大95%

□ 海抜高度：2000米以下

□ 安装环境：清洁，无导电粉尘

TDM晶闸管投切装置功能选型：

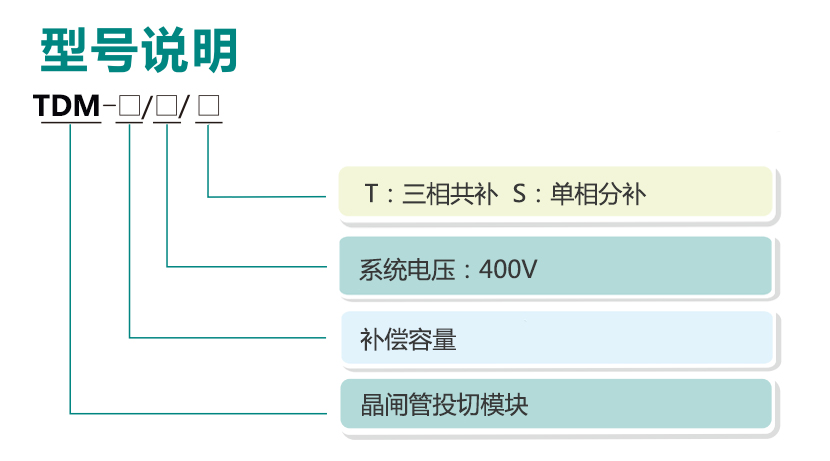

TDM系列晶闸管投切模块型号说明

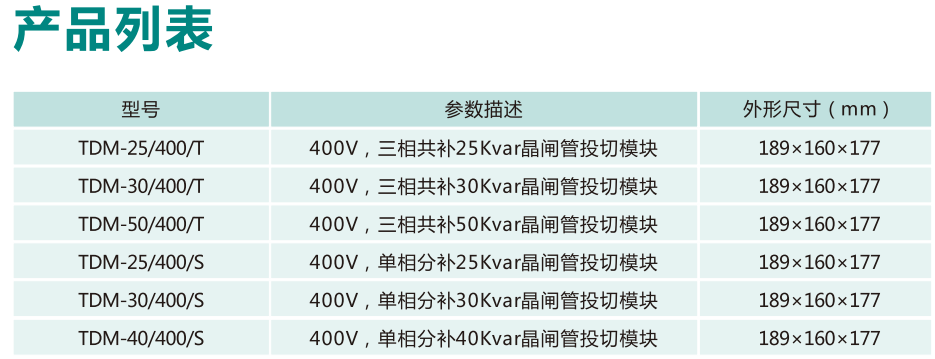

TDM系列晶闸管投切模块产品列表

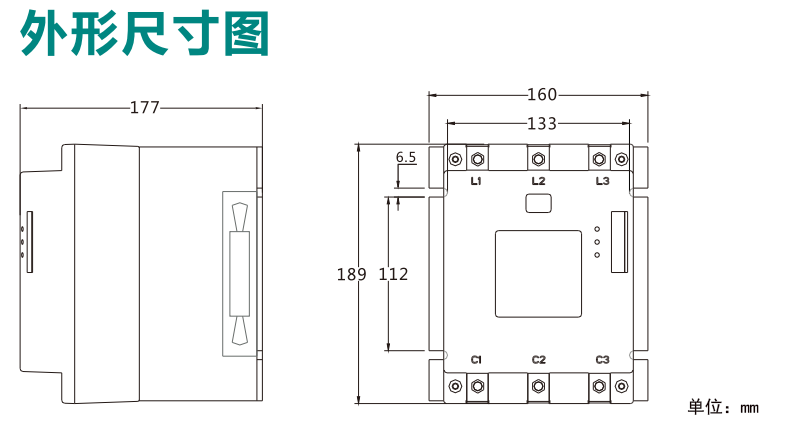

TDM晶闸管投切模块外形尺寸：

TDM系列晶闸管投切模块外形尺寸图

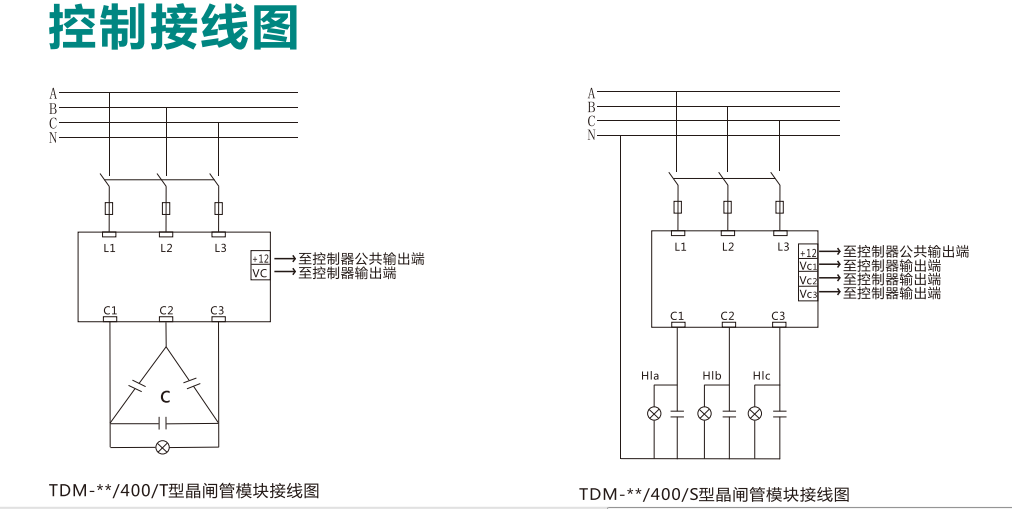

TDM系列晶闸管投切模块控制接线图

TDM晶闸管投切模块控制接线图
