【通讯管理机】通讯管理机和串口服务器的区别

一．通讯管理机介绍

首先科普一下通讯管理机的知识，通讯管理机也称作DPU。

通讯管理机的作用： 完成不同规约协议、保护信息的处理，实现通信管理、数据网关、数据转发、规约转换、前置处理等各种角色。

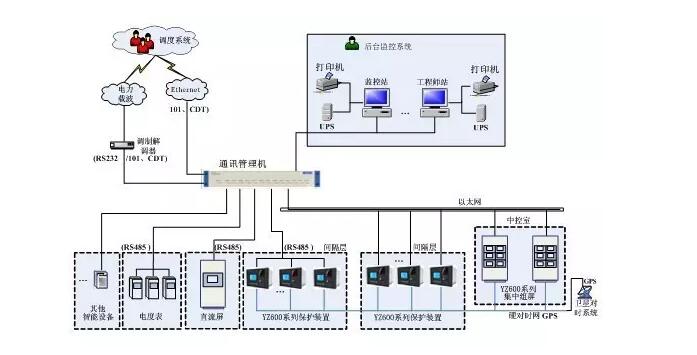

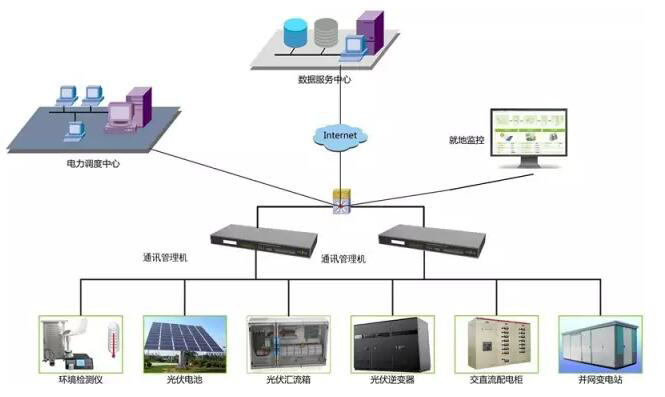

通讯管理机的工作原理： 通讯管理机通过下行接口将智能终端设备（如智能电表、智能水表、智能气表、智能热量表、智能电动机保护器、微机保护、交流或直流屏控制器、智能操显装置、变压器温控器、功率因数控制器、远程配变终端等）的数据采集上来。然后将一个变电所内的所有终端数据采集汇总后，通过上行接口实时上送给主站监控系统（中低压配电管理系统或电力SCADA），完成遥信、遥测功能。另一方面接收电力SCADA系统下达的命令，并转发给变电所内的智能终端设备，远程完成对厂站内各开关设备的分、合闸控制或装置的参数整定，实现遥控和遥调功能。上行接口也可以用于智能楼宇单元或工厂的电表、水表、气表、热量表的数据采集汇总后，实时上送给能源管理系统，完成能耗数据的远程检测和能源分析。

通讯管理机的用途： PUMG2500通讯管理机广泛应用于电力系统的变电站、火电发电厂、集控站、水电厂、石油化工、冶炼、轨道交通等领域，作为智能终端设备与上位机电脑之间通讯连接的桥接设备。

二．PUMG2500通讯管理机的特点

  ①采用军用、航天领域的嵌入式实时操作系统VxWorks 为平台，一流的实时性、稳定性；

②采用高性能高可靠性嵌入式低功耗硬件平台，产品的稳定性和环境温度适应性；

③32位高速CPU双核芯片,一个CPU核是装置的核心处理元件，另一个CPM——通信专用的CPU，数据处理+通信处理双核心，解决网络数据瓶颈；

④高品质的工业级元件，高水准的电气设计，高密度集成的电路结构，使装置拥有优异的电气隔离和电磁屏蔽表现，提高了装置的抗干扰性能与可靠性保障；

⑤与智能采集装置、继电保护具有相同的电磁兼容等级； 

⑥内置丰富规约库IEC870-5-101、102、103、104，DNP3.0 CDT、MODBUS SPABUS SC1801 COURIER DL645 及国内外各主要电力厂家各设备通讯规约，根据现场需求进行特殊规约的开发； 

⑦提供双机冗余，双以太网等多种级联工作方式。为系统的扩展组合提供了方便性和灵活性；

⑧具有以太网、串行口、光纤接口等多种高速可靠的通信接口用于系统扩展，使得装置的扩展性和配置灵活性大大增强；

⑨装置的工作电源输入电压为交直流85~264V，可广泛适用于各种供电环境; 

⑩宽温运行，运行温度-25℃~70℃。

三．串口服务器介绍

串口服务器的作用：①串口服务器提供串口转网络功能，能够将RS-232/485/422串口转换成以太网络接口，实现RS-232/485/422串口与TCP/IP网络接口的数据双向透明传输。

②使得串口设备能够立即具备TCP/IP网络接口功能，通过互联网络进行数据通信，扩展串口设备的通信距离。



四．PUMG2500通讯管理机和串口服务器（市场随机抽选）的对比

①外观不同。

通讯管理机，标准1U高度19英寸机架式安装，金属外壳。串口服务器，0.6U高度4.8英寸机小口机架安装。

通讯管理机与串口服务器相比，造型美观，组屏方便，壳体空间大，金属外壳散热好。

②协议不同。

PUMG2500通讯管理机下行接口通讯协议有MODBUS-RTU、DL645、CDT91、DNP3.0、IEC 870-5-101、102、103、104、SPABUS，上行接口协议有IEC 870-5-104、MODBUS-TCP等。

串口服务器下行接口通讯协议有Modbus-RTU、Modbus-ASCII，上行接口通讯协议为Modbus-TCP。

通讯管理机上行采用的IEC870-5-104协议，在遥信、遥测同时上传的情况下，具有遥信功能优先上传的优点，对保护动作信号和故障告警信号能迅速传达，Modbus-TCP不具有这种特点。通讯管理机能够根据非标协议的特点，开发添加驱动程序，而串口服务器只能完成Modbus协议的透传，不支持扩展。因此，通讯管理机的协议丰富，且通讯功能更好。

③硬件配置不同。

PUMG2500通讯管理机采用32位高速嵌入式CPU双核芯片,一个CPU核是装置的核心处理元件；另一个CPM——通信专用的CPU，数据处理+通信处理双核心，解决网络数据瓶颈。

厂家串口服务器普遍采用32位以下单核处理器。

通讯管理机的CPU处理功能更强大，响应速度更快。

④软件环境不同。

PUMG2500通讯管理机采用嵌入式实时操作系统VxWorks，提高对含有复杂代码程序的系统资源有效管理。串口服务器软件程序简单，功能单一，不采用嵌入式操作系统。

⑤可扩展性。

PUMG2500通讯管理机提供双机冗余，双以太网等多种级联工作方式。为系统的扩展组合提供了方便性和灵活性，下行最多可提供16个串行接口。串口服务器上行只提供一个以太网接口，不支持双机冗余技术，下行最多只提供4个串行接口。
