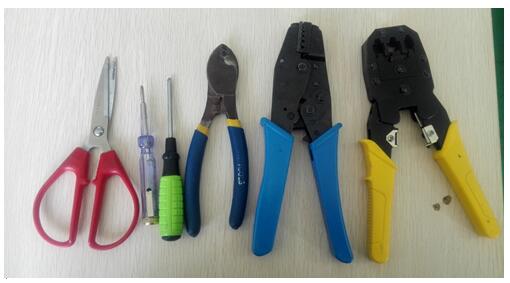

一．接线工具一览
从左到右依次为剪刀、一字螺丝刀、十字螺丝刀、剥线钳、针型头压线钳、水晶头压线钳。
二．通讯总线分类
话说工欲善其事，必先利其器。我们想要接一手好线，先来了解一下有哪些通讯总线吧?串行通讯总线种类众多，为什么我们独独偏好RS485通讯总线？
2.1 串行通信有哪些

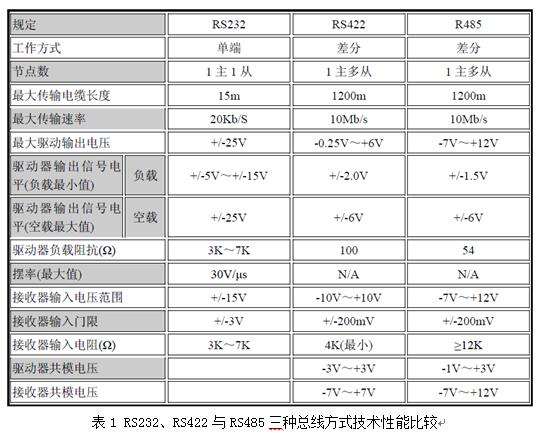

串行通信一般包括RS232、RS485、RS422三种常用方式，三类通信总线方式的技术参数比较如下表：
2.2 串行通信采用RS485的优点
与以往的RS-232相比，RS-485有了很大改进，RS-232接口标准的最大直连距离为15米，数据传输速率小于20Kbps，因此这种接口标准只适用于办公环境中计算机互连，而采用平衡传输方式的RS-485标准，使用双绞线，不用Modem的情况下，在100Kbps的传输速率时，可传输的距离可达1200米，当传输速率下降到9600bps时，则传输距离可达1500米。
与同样也使用平衡传输方式的串行接口标准的RS-422相比，RS-485的优势还在于，它是一种多发送器标准，允许一个发送器驱动多个负载装置，负载设备可以是被动发送器、接受器或收发器组合单元。由于RS-485能在一对平衡传输线上连接32个发送器/接收器对，RS-485的共线电路结构是在一对平衡传输线的两端都配置终端电阻，其发送器、接收器、组合收发器可挂在平衡传输线上的任何位置，实现在数据传输中多个驱动器和接收器共用同一传输线的多点应用，这使它在多点通信系统中得到广泛应用。
2.3 以太网通信的优势
为什么通讯管理设备上行通讯要选用以太网通讯总线？

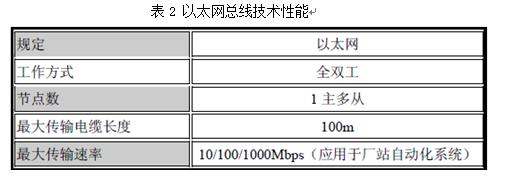

以太网是一种利用四线制传输的通信方式，每个以太网节点都有一个隔离脉冲变压器作为驱动和物理接口。以太网通讯速度远远大于串口通讯速度，被用于通讯管理设备的上行通讯，大大缩短远距离通讯时的响应时间。其技术性能如下：
三．串口RS485 通信总线接线规范
3.1 应用场合
现场RS485通信接口设备与通讯管理机的连接。
3.2 布线规范
1、RS485通信线路的拓扑结构为1主多从方式。通信设备为PUMG830系列保护测控装置，需要快速响应时，通信工作站的单路通信接口中最多可接入8个装置；通信设备为PUMG730电表装置等慢速通信设备，通信工作站的单路通信接口中最多可接入32个装置，但是建议不超过16个。

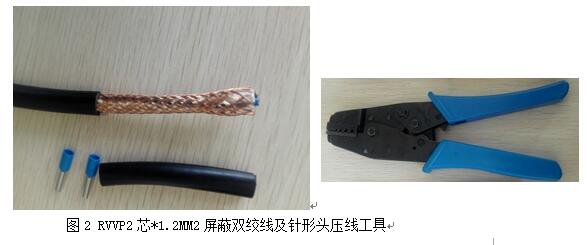

2、在工程无特殊要求下，通信电缆采用RVVP*2芯屏蔽双绞线。如下图：
屏蔽层为铜质屏蔽线，挺高通讯抗干扰能力。1.2平方毫米的纯铜双绞线大大提高了通讯信号的抗衰减能力。
3、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。在不可避免的强干扰环境（距离高压、大电流设备和线路过近） 下，通信线路应在专用钢管内走线，且钢管可靠接地。
4、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
5、布放线缆应有冗余。通信端口接线两端应预留0.3-0.6m。
6、通信电缆长度不超过1200米。
7、通信线路485A、485B分别连接双绞线的红线和蓝线。线芯剥取长度15cm左右，待通信测试完成后，确定能够正常通信后将多余的线芯减掉，然后反拉通讯线外皮，使多余的线芯必须包裹在外皮中。（防止屏蔽线外露）

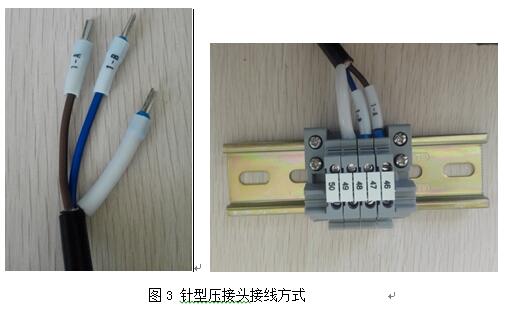

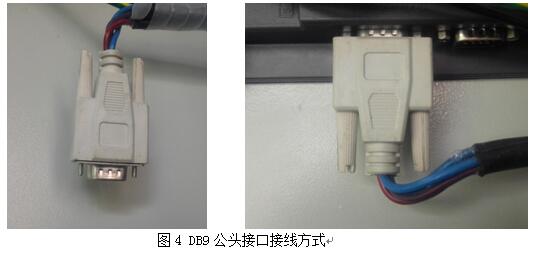

8、若RS485通信接口是端子型，必须采用0.8mm2针形压接头（线鼻子）冷压后接入端子；若设备通信接口是标准DB9公（母）头接口，必须使用DB9母（公）头焊接通讯线并用塑料外壳封装好后安装接入。

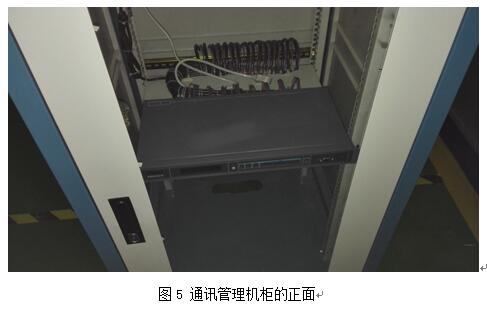

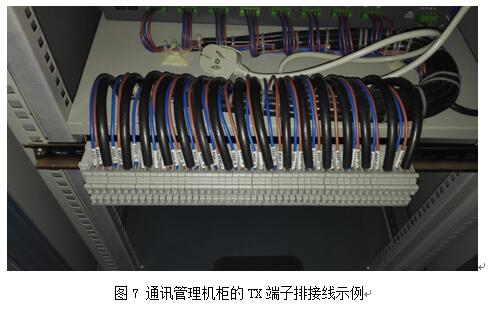

9、 通信线缆的首末两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签必须使用记号笔书写或机打号码管，应清晰、端正和正确以便于查找维护。以主变保护柜中的PUMG830T装置(RS485的通信线已引至屏柜TD端子)与通讯机柜中的PUMG2500通讯管理机通过RS485方式通信为例,标签填写方式为：主变保护柜TD端子通信线标签填写为“至通讯管理机柜TX端子”；通讯管理机柜TX端子通信线标签填写为“至主变保护柜TD端子”

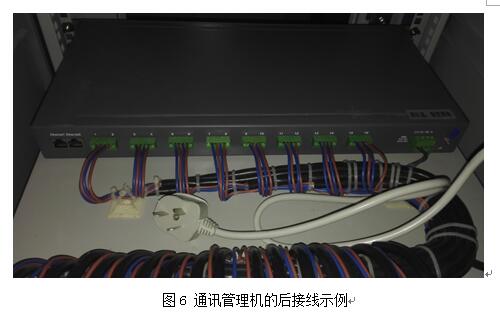

通讯线梳理整齐后，用扎袋困扎，扎袋间距均匀，保证通讯线齐整不打弯。

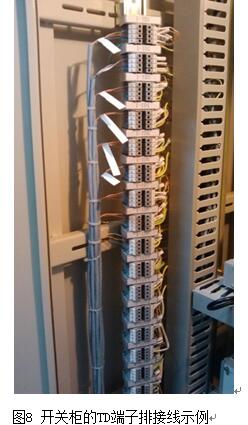

10、若是总线要接到TD端子排，每个通讯线剥头处必须与所接入的TD端子平齐，端子接入后标签贴在其线芯上。多根通信总线必须排置整齐后使用扎带可靠的固定在其接入端附近，不得吊挂，接入端子处不能直接受力，所有标签方向标识方向保持一致，水平总线排列整齐，如图8；
11、如果两线制通信不上或者乱码报文多，可考虑连接通信工作站和通信设备的通信电源的数字地。
12、通信线路的屏蔽层应该在通信管理机端良好接地。
3.3 通信接线方式

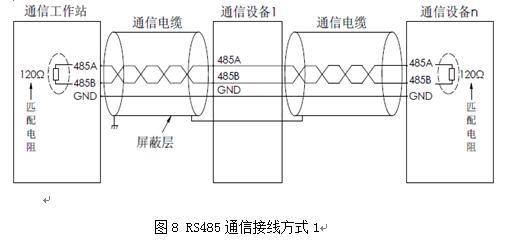

当通信设备的通信接口端子采用接线端子方式时，RS485网络拓扑宜采用串联总线型拓扑，即通信主机（主节点）位于总线的起始端，每套通信设备（从节点）根据安装位置依次串联。通信设备的连接如图8所示 。

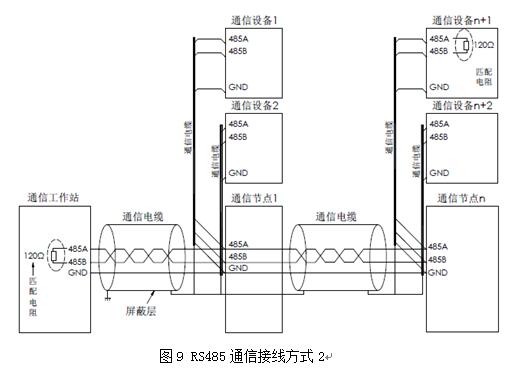

当通信设备的通信接口端子不直接串联线路的接口方式时，通信设备采用星型总线方式。1 套或相邻的多套设备（如安装于同一面屏柜中的设备）连接各自的通信线至1个公共通信节点，多个公共节点之间仍采用依次串联的连接方式，图9所示。每一个节点连接的设备不宜超过5个。
3.4 加终端电阻的必要性
当RS485通信线路中误码率较高、或通信线路接近末端位置的通信设备不能正常通信时，可在通信线路的485A与485B之间应跨接120Ω匹配电阻，以减少线路中的反射、吸收噪声，有效地抑制噪声干扰。
每路通信网络上只能有2个终端电阻且分别位于总线的两个最远端，中间不得再有任何匹配电阻如图8、9所示。
四. 以太网通信总线接线规范
4.1 应用场合
通讯管理机与通信交换机连接；
通讯管理机与工作站电脑连接；
4.2 布线规范

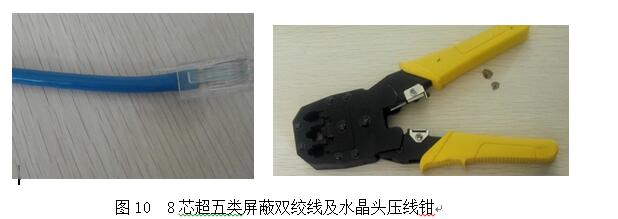

1、在工程无特殊要求下，通信电缆采用8芯超五类屏蔽双绞线。
2、通信电缆应铺设在专用电缆通道内，距离高电压（大于48V）、大电流（大于10A）电缆垂直距离大于1m，且不能与之平行。在不可避免的强干扰环境（距离高压、大电流设备和线路过近） 下，通信线路应在专用钢管内走线，且钢管可靠接地。
3、布放的线缆应平直，不得产生扭绞、打圈等现象，不能受到外力挤压和损伤。
4、布放线缆应有冗余。通信端口接线两端应预留0.3-0.6m。
5、通信电缆长度不超过100米。
6、通信线缆两端必须贴有标签，标明起始和终端设备位置以及信息点等信息，标签必须使用记号笔书写，应清晰、端正和正确以便于查找维护。以通讯管理机柜中的PUMG2500通讯管理机与工作站电脑通过网络方式通信为例,标签填写方式为：通讯管理机柜通信线标签填写为“至工作站电脑”；工作站电脑通信线标签填写为“至通讯管理机接口EthNet1”。
7、直通线用于通讯设备（综合保护）和交换设备（如管理机和交换机）连接，交叉线用于两台通讯设备（综合保护）之间互联。
下面两种接线均用水晶头压线钳进行压制。两种压线方式如下：

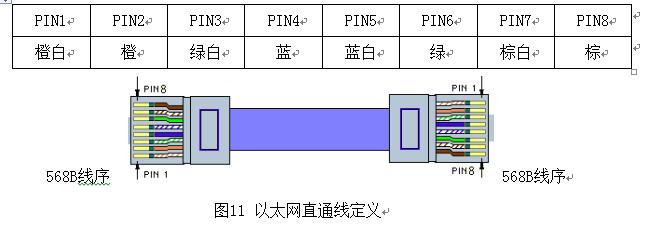

①以太网直通线定义：以太网通信线两端均采用568B线序接线方式。
568B线序说明：

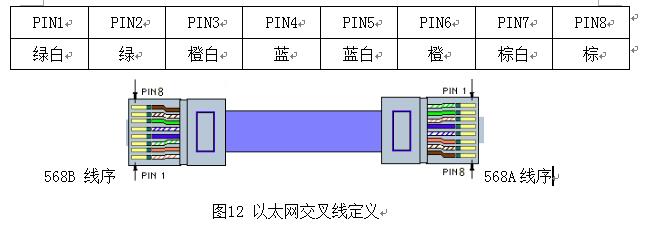

②以太网交叉线定义：以太网通信线一端采用568B线序接线、另一端采用568A线序的接线方式。
568B线序说明：
8、以太网通信线接头必须采用带屏蔽外壳的RJ45接头。以太网通信线路的屏蔽层应可靠压接在RJ45接头的屏蔽外壳内，以保证以太网通信线路的屏蔽外壳在交换机（通信工作站）和通信设备处均能够通过接口良好接地。

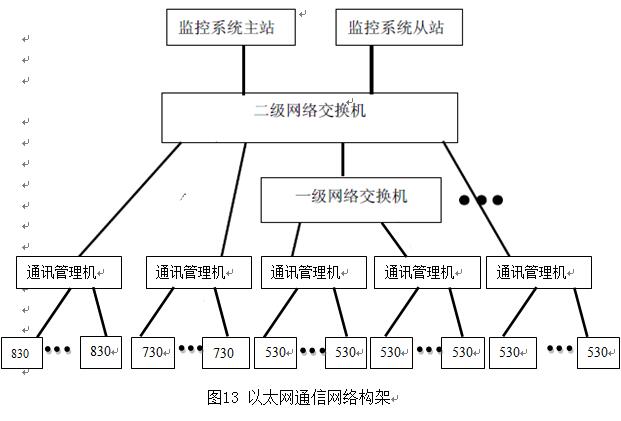

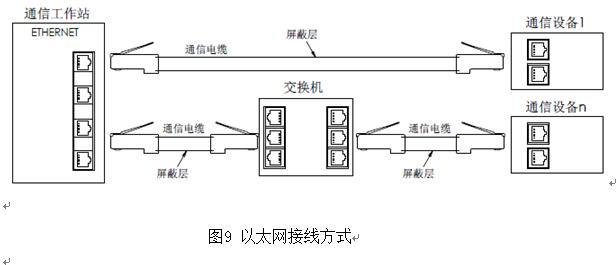

9、以太网通信网络采用星型拓扑结构，如图13。在工程无特殊要求下，其中交换机不应多于两级。
10、多根通信总线必须排置整齐后使用扎带可靠的固定在其接入端附近，不得吊挂，接入端子处不能直接受力。
4.3 通信接线方式
