【工具分享】常用电力计算工具大全

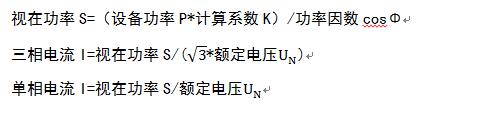

1.用电设备电流计算

已知：设备功率P（单位KW）、计算系数K、功率因数cosΦ、额定电压U_N（单位KV）

求：三相/单相电流I（单位A）

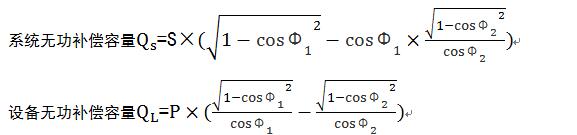

2.无功补偿容量计算

已知：变压器视在功率S（单位KVA）、补偿前功率因数cosΦ_1、补偿后功率因数cosΦ_2、用电设备有功功率P（单位KW）

求：系统无功补偿容量Q_s（单位Kvar）、设备无功补偿容量Q_L（单位Kvar）

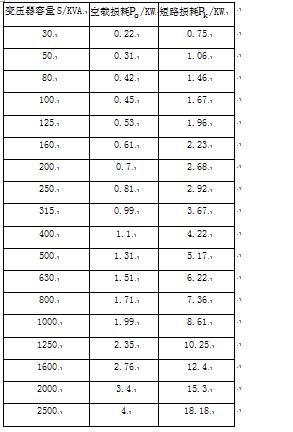

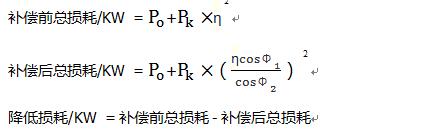

3.变压器损耗计算

已知：S变压器容量（单位：KVA）, P0空载损耗（单位：KW）,Pk短路损耗（单位：KW）。η

变压器负荷率,COSφ1补偿前功率因数，COSφ2补偿后功率因数

求：补偿前总损耗（单位：KW），补偿后总损耗（单位：KW），降低损耗（单位：KW）

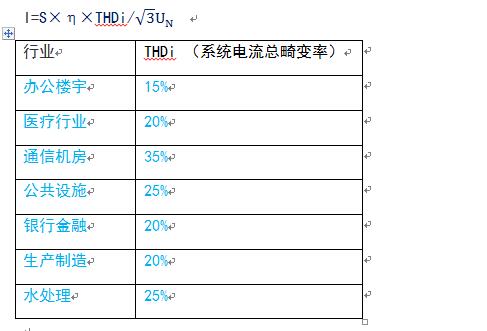

4.APF有源滤波器容量计算

已知：S视在功率（单位KVA），η为变压器负荷率，THDi系统电流总畸变率，U_N 额定电压（单位KV）

求：谐波电流I（单位A）

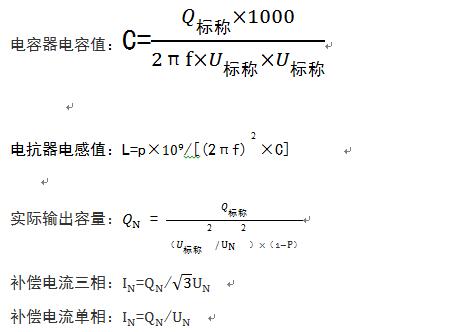

5.非调谐补偿滤波单元参数计算

已知：Q_标称标称无功功率（单位Kvar）；U_标称标称电压（单位KV），U_N额定电压（单位KV），p电抗率，f频率50Hz（单位Hz）

求：电容器电容值（单位μF）、电抗器电感值L（单位mH）、实际输出无功功率Q_N（单位Kvar）、补偿电流I_N（单位A）

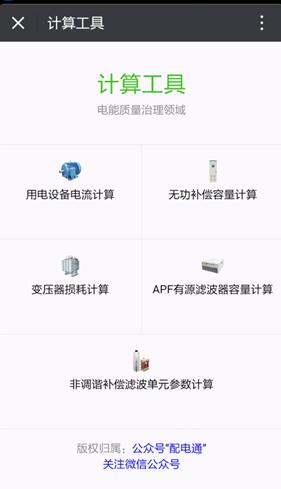

计算工具总览：



进入方式

关注官方订阅号：



配电通



关注官方服务号：

许继信息智能电器


在子菜单栏，直接打开“计算工具”即可使用！
