许继信息正式签约山东黄金矿新城金矿项目

项目概况：

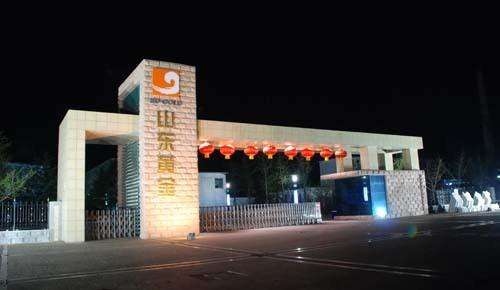

山东黄金矿业股份有限公司（股票简称：山东黄金）是一家集采、选、冶于一体的大型上市公司。注册资本为14.23亿元，总资产226.78亿元，净资产96.55亿元。2017年3月份许继信息智能电器事业部正式签约山东黄金矿业股份有限公司新城项目，许继信息的CPZ8000M智能电动机控制管理系统、PUMG530三相智能电力仪表及PUMG650低压电动机保护器将正式应用于山东黄金矿项目。

 新城金矿选矿车间共有电机262台，绝大部分电气设备采用双金属片热继电器进行过载保护，有小部分电机因工艺或节能需要使用变频器，还有部分大型电机使用软启动器，使用热继电器的设备，时常因保护失效发生烧毁电机的情况，给生产带来较大影响。

目前新城金矿选矿车间大部分电气设备中的电机保护装置使用的是热继电器，可靠性低、故障率较高，并且设备的信息采集不够完善，如电压、电流、运行温度、功率、功率因数、有功电量等实时数据，因而电气设备事故发生率偶有发生，造成耽误生产的现象。

项目需求分析：

新城金矿选矿设备及电力实时监控系统工程包括：电机综合保护器的安装、电力系统实时监控、岗位用电量统计、与现有自动化系统通讯等内容。针对新城金矿的现状我们所采取的方案具有以下特点：

1.PUMG650系列低压电动机保护控制器

通过给流程中大部分设备的拖动电机安装带通讯功能的电动机保护控制器并组成网络，由组态软件读取电机的电压、电流、轴承温度（需在电机底部添加PT100热电阻）、功率、功率因数等实时数据，实现过流、缺相、过负荷、三相电压电流不平衡、接地等保护，并可对电机进行远程的直接起动、正反转起动、降压起动、星/三角起动、晃电停机再起动等，实现对电机的集中实时监控，并可间接监控机械设备的运行状态。

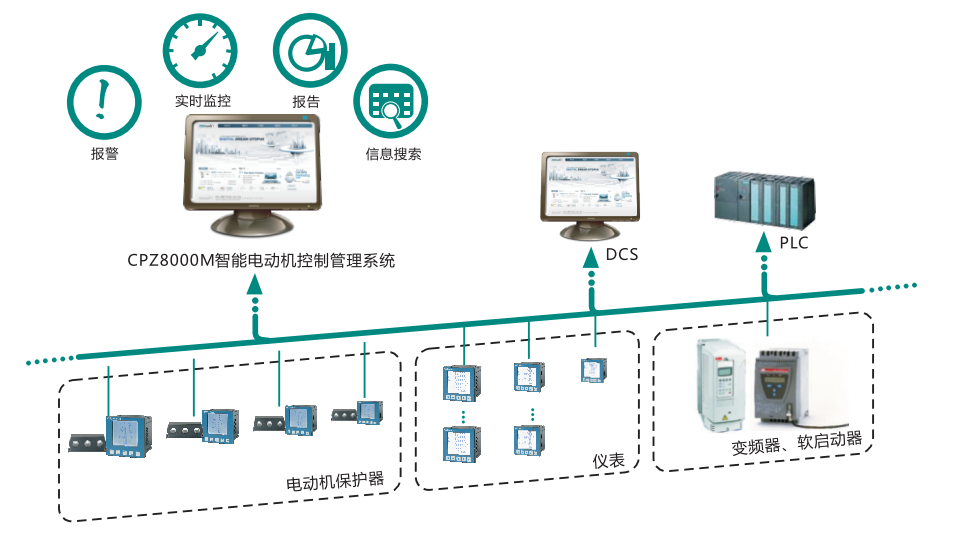

新城金矿选矿设备及CPZ8000M智能电动机控制管理系统作为车间的数据管理平台，实现车间所有设备实时数据采集，并可对电机进行远程的直接起动、正反转起动、降压起动、星/三角起动、晃电停机再起动等，实现对电机的集中实时监控，并可间接监控机械设备的运行状态。实现对供电系统的实时监控，避免和减少供电系统电气事故的发生。实现岗位电量消耗的日清日结、班清班结，为深化内部市场化改革奠定基础。利用电动机保护控制器具备的远程启动功能，对部分现有设备（除现有的自动化系统可控制的）的控制线路进行改造，实现设备的远程启动控制。对电机和设备的实时监控，可以及时发现设备隐患，降低设备事故率和故障率，也为少人化和无人值守打下基础。

2.设备远程启停控制

利用电动机保护控制器具备的远程启动功能，对部分现有设备（除现有的自动化系统可控制的）的控制线路进行改造，实现设备的远程启停控制。

3.电力系统实时监控

通过增设PUMG530三相智能电力仪表，实时读取各台电力变压器的二次电压、电流、有功功率、无功功率、功率因数、变压器油温、瓦斯继电器动作情况等，实现对供电系统的实时监控，避免和减少供电系统电气事故的发生。

4.岗位用电量统计

通过PUMG650低压电动机保护控制器中有功电量的测量功能，读取各个岗位每个班次的电量消耗，实现岗位电量消耗的日清日结、班清班结，为深化内部市场化改革奠定基础。

5.与现有自动化系统通讯并采集信息

   通过与现有的自动化系统（西门子PLC300和西门子PLC400等）通讯，添加重点设备的状态信息。

项目实现效果：

采用CPZ8000M智能电动机控制管理系统、PUMG530三相智能电力仪表及PUMG650低压电动机保护器后，可以达到以下目标：

①电动机保护器由热继电器更换为新型的功能完备的PUMG650系列低压电动机保护控制器。

②各条电力系统的集中监控，包括二次电压、电流、有功功率、无功功率、功率因数、变压器油温、瓦斯继电器动作情况等。

③每台电机运行状态的集中监控，包括检测电机的电压、电流、轴承温度（需在电机底部添加PT100热电阻）、功率、功率因数等实时数据，实现过流、缺相、过负荷、三相电压电流不平衡、接地等保护。

④利用PUMG650系列低压电动机保护控制器具备的远程启动功能，对部分现有设备（除现有的自动化系统可控制的）的控制线路进行改造，实现设备的远程启停控制。

⑤部分机械设备轴承及易发热部位的温度实时监测。

⑥即时计量各台设备的电能消耗，实现岗位电能消耗按岗位、班次结算，进一步深化内部市场化改革。

⑦为少人化和无人值守打下基础。
