河南省肿瘤医院1977年筹建，是中原地区唯一一所集医疗、科研、预防、教学、康复为一体的三级甲等肿瘤专科医院，它是康派智能仪表类重要的客户之一。近日，省肿瘤医院的配电管理人员给康派智能的业务经理打来电话，说存在功率因数不达标的问题，让康派智能技术人员帮忙测试一下。

测试结果及其分析：（1#、2#变压器）

测试点数据分析：

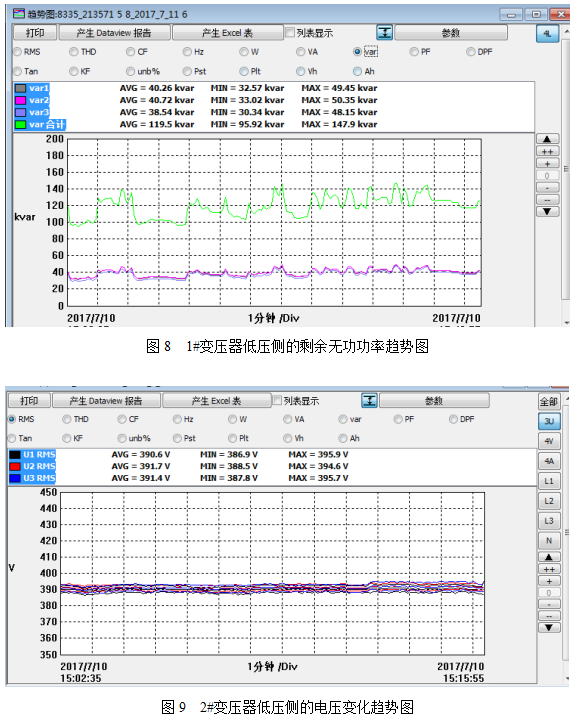

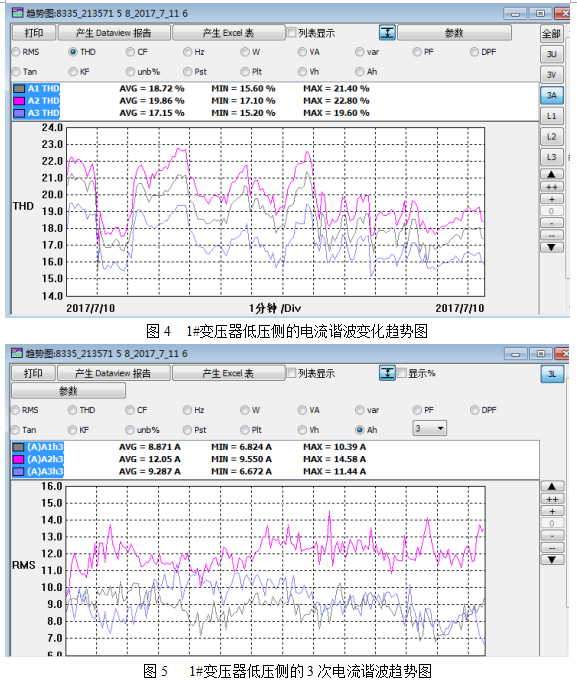

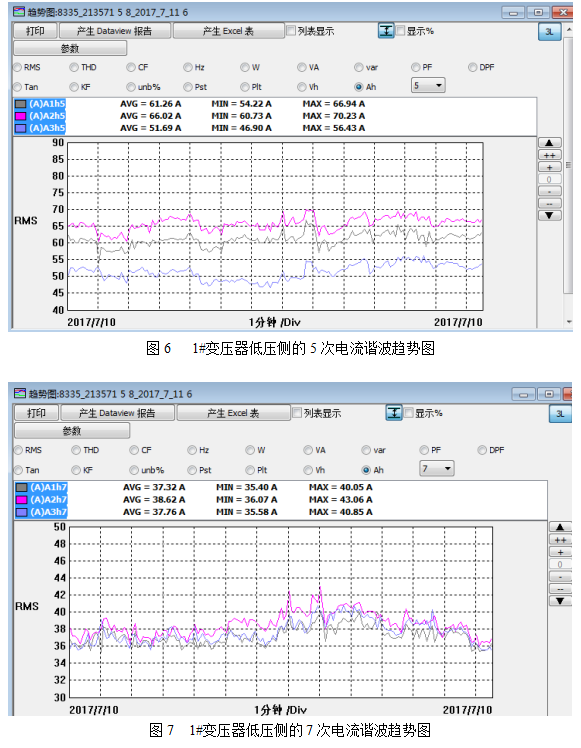

1#变压器：图5、6、7中可以看出，电网电网谐波电流主要为3、5、7次谐波，图8可以看出电网剩余无功功率150Kvar左右。

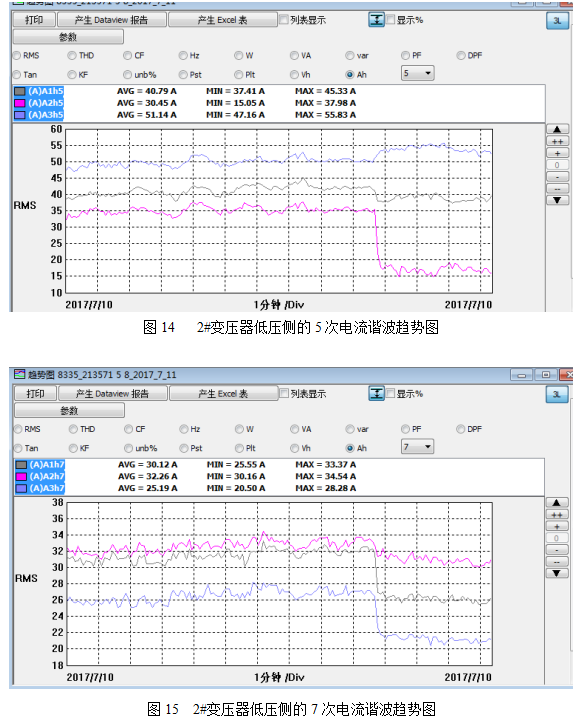

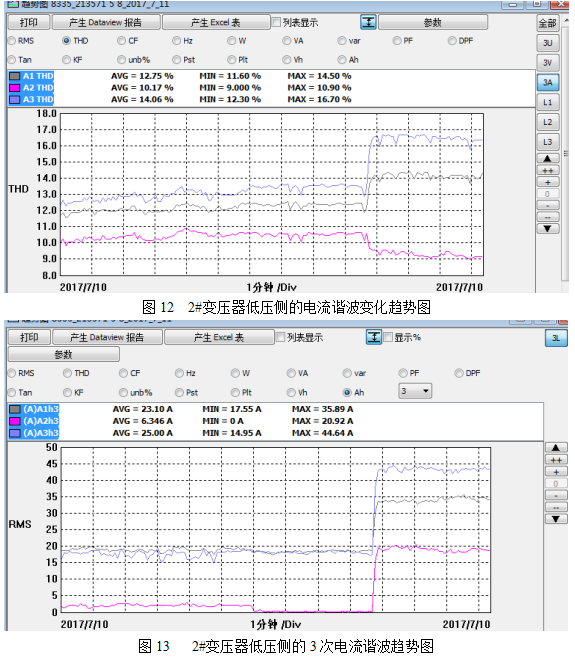

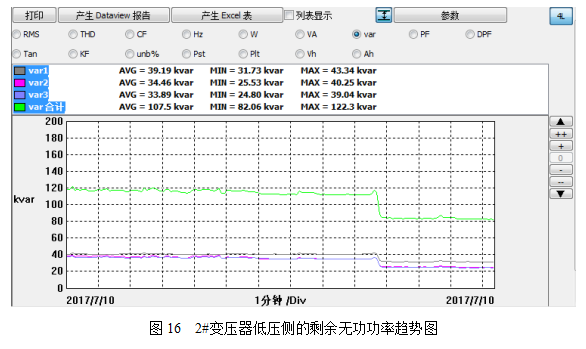

2#变压器：图13、14、15中可以看出，电网电网谐波电流主要为3、5、7次谐波，图16可以看出电网剩余无功功率120Kvar左右。

以上电参数据只能说明是当时某段时间内的电参数据情况，并不能充分说明所有负载同时运行的电参数据，如果要知道普遍性的电参数据规律，需要长时间不间断监测测量。

 通过本次监测，可得出如下结论：

本次测试的数据显示，该现场已经属于谐波污染场所。应当加装必要的滤波设备，控制电网谐波畸变率。这种情况下，电网中的用电设备会加速老化。

第一：导致电缆过热；

第二：导致变压器过热；

第三：导致变无功补偿装置损坏；

第四：对其他电子设备的不良影响；

第五：导致意外跳闸；

第六：导致额外的能量损失。

并且，从无功补偿方面进行考虑的话，会出现：

1、电力电容器会对谐波电流进行放大，对电网产生二次污染；

2、电力电容器本身出现电流过载现象，影响使用寿命，甚至造成损坏；

3、电容投切器件也会因为谐波的影响，造成触点损伤及烧结现象，导致无法正常运行；

4、当前，普通无功补偿控制器对谐波的抑制能力不足，会出现采样误差偏大，控制失效等不良情况。

改造方案

1、解决系统电流谐波引起电容本体损坏。

把现场衰减电容和其他故障电容重新更换，其容量和数量与原来保持一致。

2、从根本解决谐波对电网及用电设备的危害。

根据现场实际情况配置一套有源滤波模块2套，可根据现场实际谐波次数与含量进行针对性的谐波治理。

它是一种基于电流检测和电流注入技术的大功率电力电子装置，通过检测负载电流波形，得到需要补偿的谐波电流成分，采用PWM变换技术，通过控制IGBT的触发，鉴于谐波和无功分量大小相等、方向相反的电流注入配电系统中，实现消除谐波的功能。有效滤波可达到95%以上，从而提高电力系统的安全可靠性，达到节能增效的目的。
